YTC605避雷器計數器檢測儀用途以及原理概述

返回 打印
來源:儀天成電力  時間:2022/09/30  閱讀:
        在電力行業領域內,各型放電計數器是否正常動作是需要時常核查的,我司儀天成電力針對于此類檢測需求,精心研發的YTC605避雷器計數器檢測儀,其體積小、重量輕,攜帶方便,便于現場試驗,采用了新技術制造,儀器精度高,測量結果準確可靠。其主要也就是針對測試各型放電計數器是否正常動作這一方面的。以下小編和您一起來了解下其工作原理如何。

產品原理:

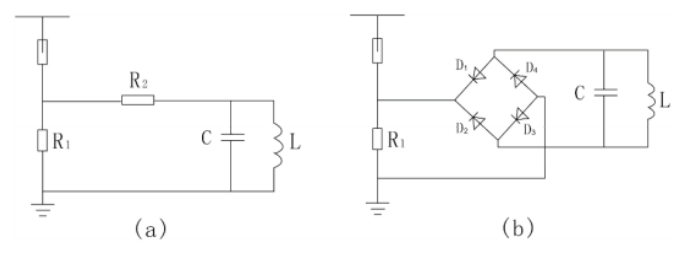

(a)JS 型;(b)JS-8
R1、R2—非線性電阻;C—貯能電容器L—記數器線圈;D1~D4—硅二極管

       上圖所示為 JS 型動作記數器的原理接線圖。圖 (a)為 JS 型動作記數器的基本結構,即所謂的雙閥片式結構。當避雷器動作時,放電電流流過閥片 R1,在 R1 上的壓降經閥片 R2給電容器 C 充電,然后 C 再對電磁式記數器的電感線圈 L 放電,使其轉動 1 格,記 1 次數。改變 R1 及 R2 的阻值,可使記數器具有不同的靈敏度。
        一般最小動作電流為100A(8/20μs)的沖擊電流。因 R1 上有一定的壓降,將使避雷器的殘壓有所增加,故它主要用于 40kV 以上的高壓避雷器。圖 (b)表示 JS-8 型動作記數器的結構,系整流式結構。避雷器動作時,高溫閥片R1 上的壓降經全波整流給電容器 C 充電,然后 C 再對電磁式記數器的 L 放電,使其記數。
       該記數器的閥片 R1 的阻值較?。ㄔ?10kA 時的壓降為 1.1kV),通流容量較大( 1200A 方波),最小動作電流也為 100A(8/20 s)的沖擊電流。JS-8 型記數器可用于 6.0~ 330kV 系統的避雷器,JS-8A 型記數器可用于 500kV 系統的避雷器。

通過以上概述,大家對這款YTC605避雷器計數器檢測儀應該有了一定的認知,在有需要對放電計數器檢測時,其是不錯的一個選擇。

湖北儀天成電力設備有限公司
2022年9月30日
